Posted 22 Feb 2022 15:10 | 3,173 views

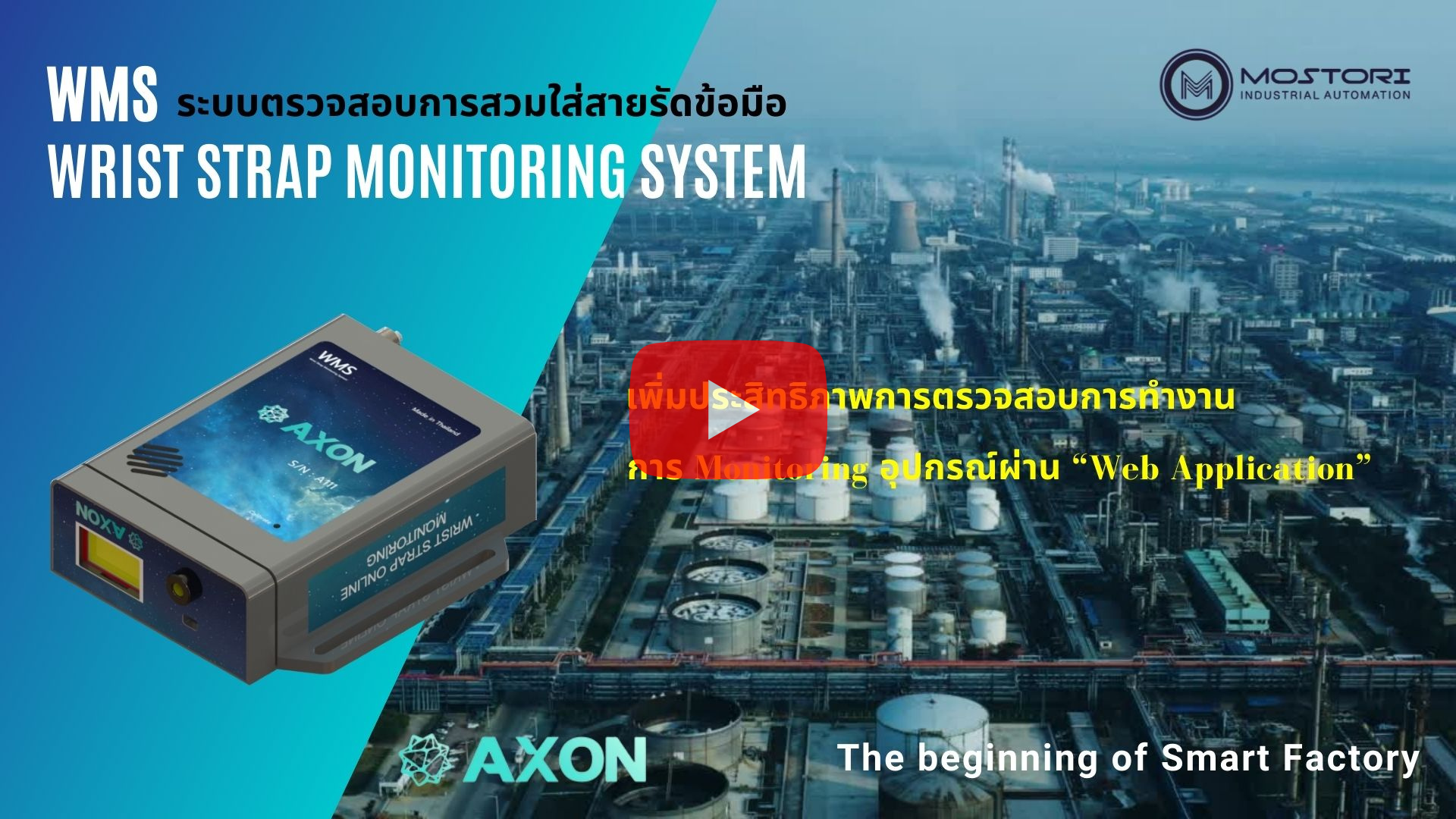

เพิ่มประสิทธิภาพการตรวจสอบการทำงานในโรงงานอุตสาหกรรม โดยการ Monitoring อุปกรณ์ผ่าน “Web Application”

อุตสาหกรรมอิเลคทรอนิกส์ เป็นอุตสาหกรรมที่ให้ความสำคัญกับประสิทธิภาพที่ส่งผลกับคุณภาพของชิ้นงานเป็นอย่างมากยิ่งในยุคอุตสาหกรรม 4.0 แล้ว เทคโนโลยีต่างๆ ก็เริ่มเข้ามามีบทบาทสำคัญในการดำเนินงานมากขึ้น

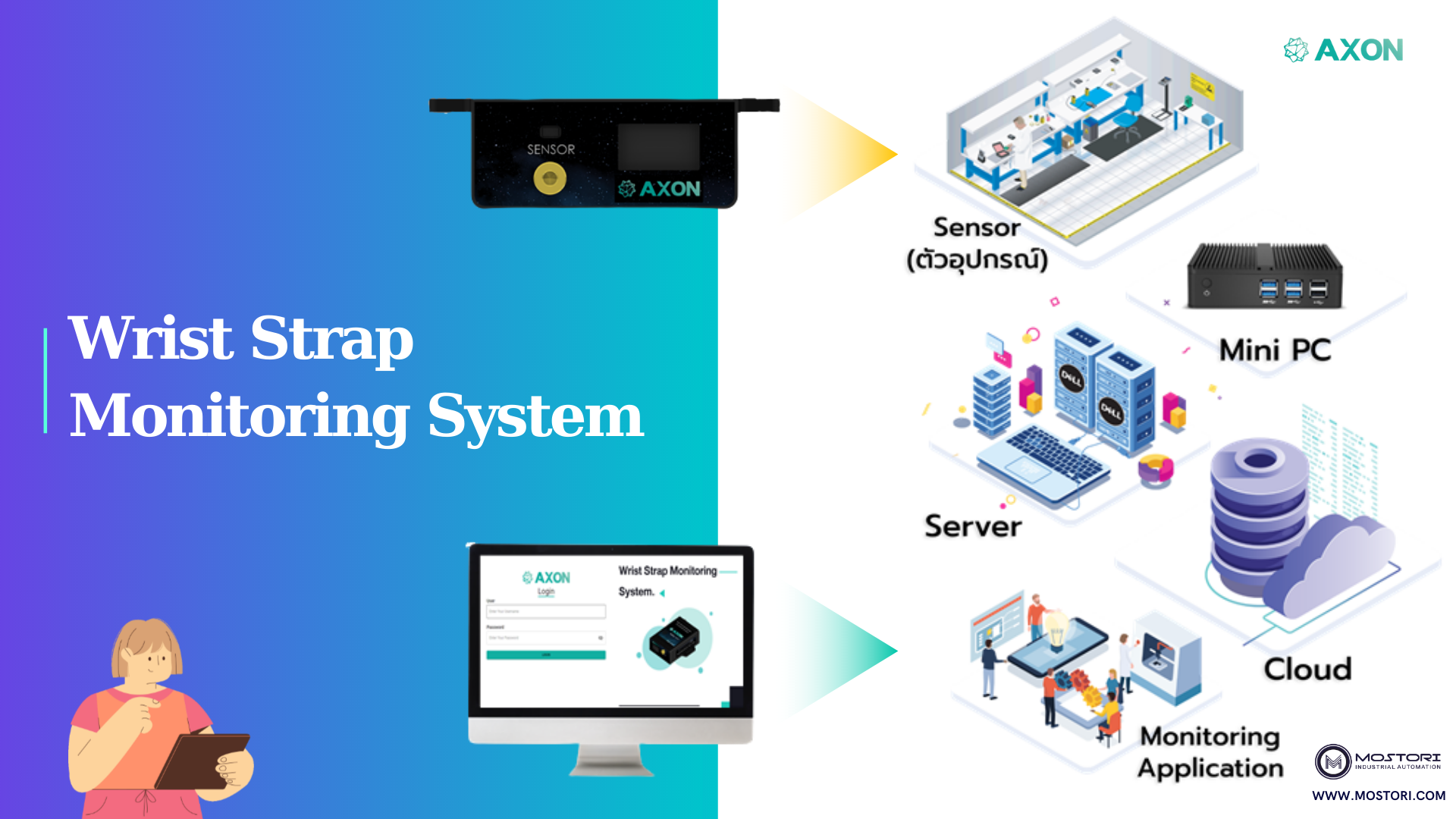

เพื่อเพิ่มประสิทธิภาพการตรวจสอบการทำงานในโรงงานอุตสาหกรรม บริษัทมอสโทริ ได้นำเสนอระบบตรวจสอบการทำงาน โดยการ Monitoring อุปกรณ์ผ่าน “Web Application” การทำงานของอุปกรณ์นี้ จะสามารถตรวจสอบการสวมใส่สายรัดข้อมือของพนักงาน หากเกิดการทำงานที่ผิดปกติไปจากเงื่อนไข จะมีการแจ้งเตือนพนักงานผ่านเสียงจากตัวอุปกรณ์

---



          ปัจจุบันชิ้นงาน Electronics มีขนาดเล็กลงและประสิทธิภาพที่สูงขึ้น ซึ่งส่งผลให้ชิ้นงานยิ่งไวต่อไฟฟ้าสถิตและจะถูกส่งจากคนงานในสายการผลิตเครื่องมือและอุปกรณ์อื่นๆไปยังชิ้นงาน Electronics ซึ่งมีผลทำให้คุณสมบัติทางไฟฟ้าของชิ้นงานเหล่านั้นเปลี่ยนไปอาจเป็นการลดคุณภาพลงหรือทำลายชิ้นงาน

---

Hardware

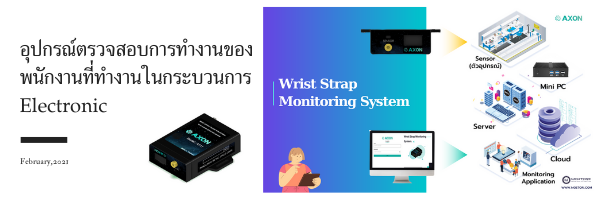

รายละเอียดของระบบตรวจสอบการสวมใส่สายรัดข้อมือ

          เป็นอุปกรณ์ที่ใช้วัดค่าความต้านทานภายในร่างกายร่วมกับอุปกรณ์ที่สวมใส่เทียบกับกราวด์ของระบบ ซึ่งตามมาตรฐาน ASIN / ESD 20.20 (เรื่องค่าความต้านทานกับการถ่ายเทประจุไฟฟ้าสถิตลงกราวด์) ค่าความต้านทานต่ำสุด ที่อนุญาตให้ผ่านคือ 825 k W (+ 20%) ถ้าต่ำกว่านี้จะถือว่า ไม่ผ่าน ค่าความต้านทานสูงสุด ที่อนุญาตให้ผ่านคือค่า 8.5 M W (+ 20%) ถ้าสูงกว่านี้จะถือว่า ไม่ผ่าน ที่เครื่อง WMS ยังมีเซ็นเซอร์ตรวจจับวัตถุในระยะ 30 ซ.ม. สำหรับตรวจเช็คว่ามีพนักงานทำงานในบริเวณนั้นหรือไม่ ซึ่งถ้ามีพนักงานมาทำงานในบริเวณนั้น แล้วไม่ได้เสียบสาย Wrist Strap หรือเสียบแล้วค่าความต้านทานไม่ได้อยู่ในช่วงมาตรฐานเครื่องจะนับเวลา 5 วินาที ถ้าค่าความต้านทานยังไม่เปลี่ยนแปลง อยู่ในช่วงมาตรฐานหรือออกจากบริเวณเครื่องจะทำการส่งเสียงเตือนออกมา

---

มาตรฐานด้านการจัดการไฟฟ้าสถิต

         ANSI/ESD S20.02 ซึ่งเป็นมาตราฐานของสหรัฐฯที่โรงงานนิยมใช้กันอย่างแพร่หลาย

เงื่อนไขในการวัดค่าความต้านทานที่ทำการทดสอบ

•     ≤ 675 kΩ: Fail
•     > 675 kΩ to < 11.5 MΩ: Pass
•     ≥ 11.5 MΩ: Fail

การเชื่อมต่ออุปกรณ์

• RS485 (Slave)
• USB
• Ethernet

---

Software

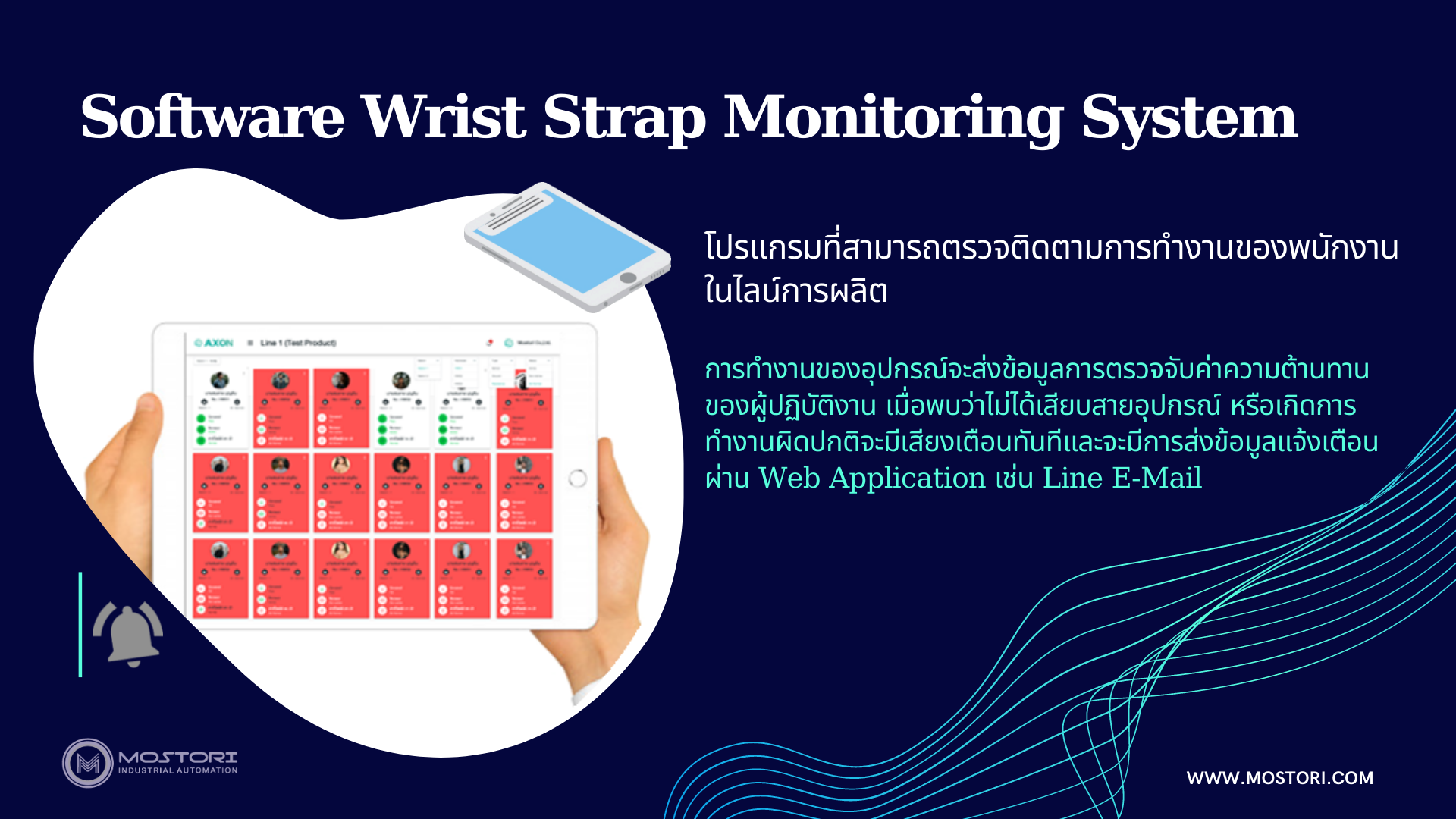

          โปรแกรมที่สามารถตรวจติดตามการทำงานของพนักงานในไลน์การผลิตจากการทำงานของอุปกรณ์จะส่งข้อมูลการตรวจจับค่าความต้านทานของผู้ปฏิบัติงาน เมื่อพบว่าไม่ได้เสียบสายอุปกรณ์ หรือเกิดการทำงานผิดปกติจะมีเสียงเตือนทันทีและจะมีการส่งข้อมูลแจ้งเตือนผ่าน Web Application เช่น Line E-Mail

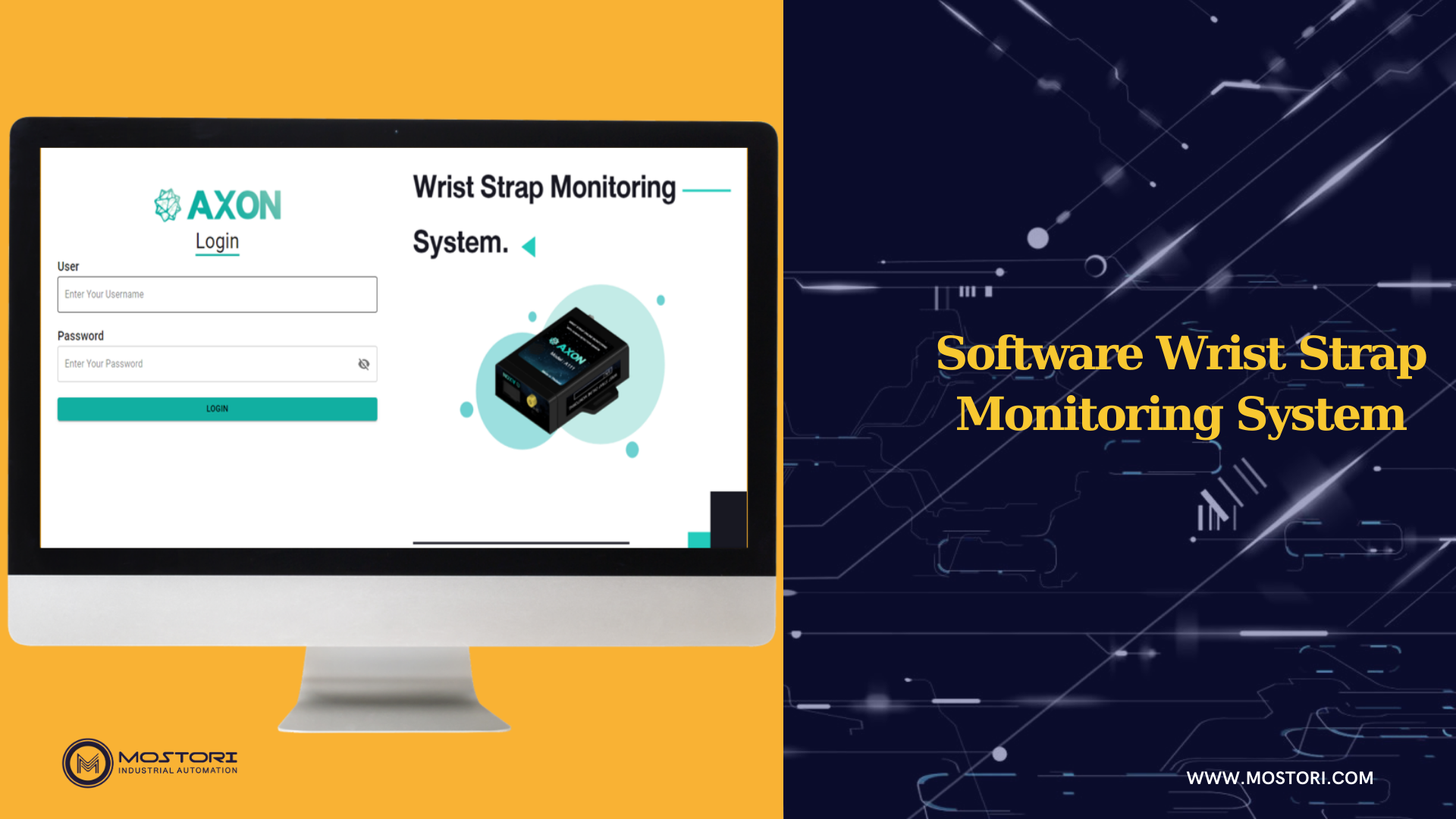

Software Wrist Strap Monitoring System

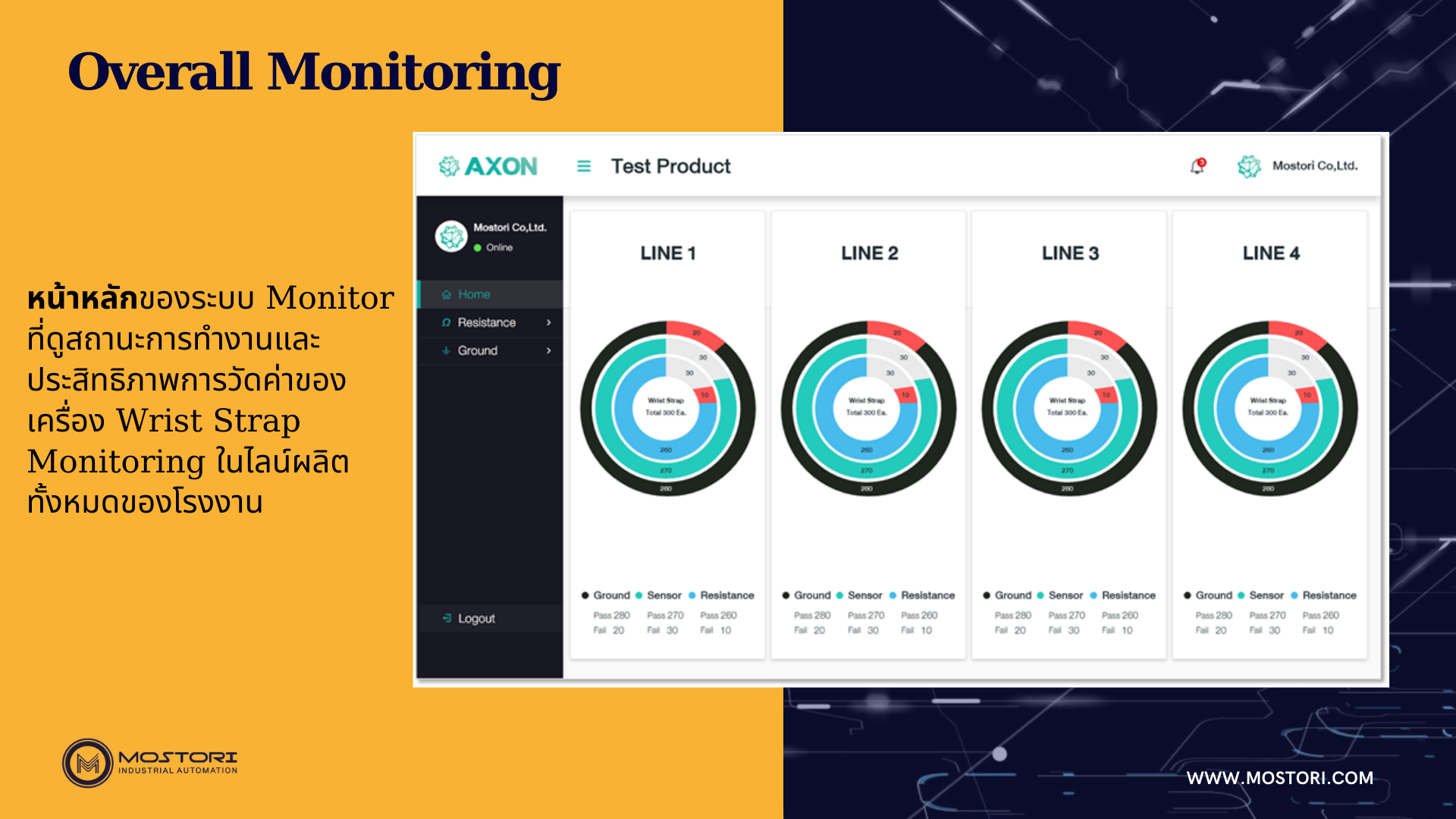

          Overall Monitoring: หน้าหลักของระบบ Monitor ที่ดูสถานะการทำงานและประสิทธิภาพการวัดค่าของเครื่อง Wrist Strap Monitoring ในไลน์ผลิตทั้งหมดของโรงงาน

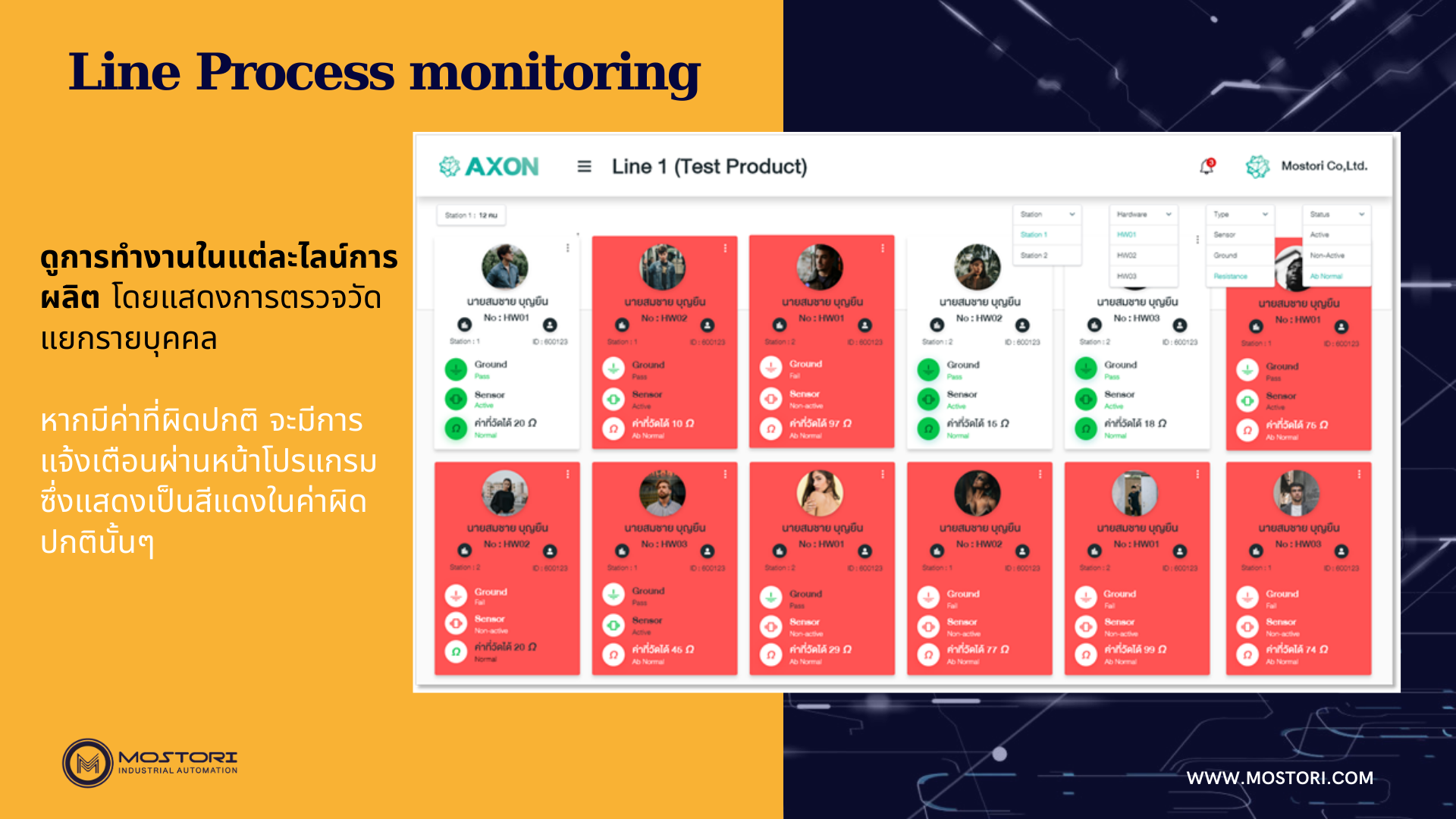

          Line Process monitoring: ดูการทำงานในแต่ละไลน์การผลิตโดยแสดงการตรวจวัดแยกรายบุคคล หากมีค่าที่ผิดปกติ  จะมีการแจ้งเตือนผ่านหน้าโปรแกรมโดยแสดงเป็นสีแดงในค่าผิดปกตินั้นๆ

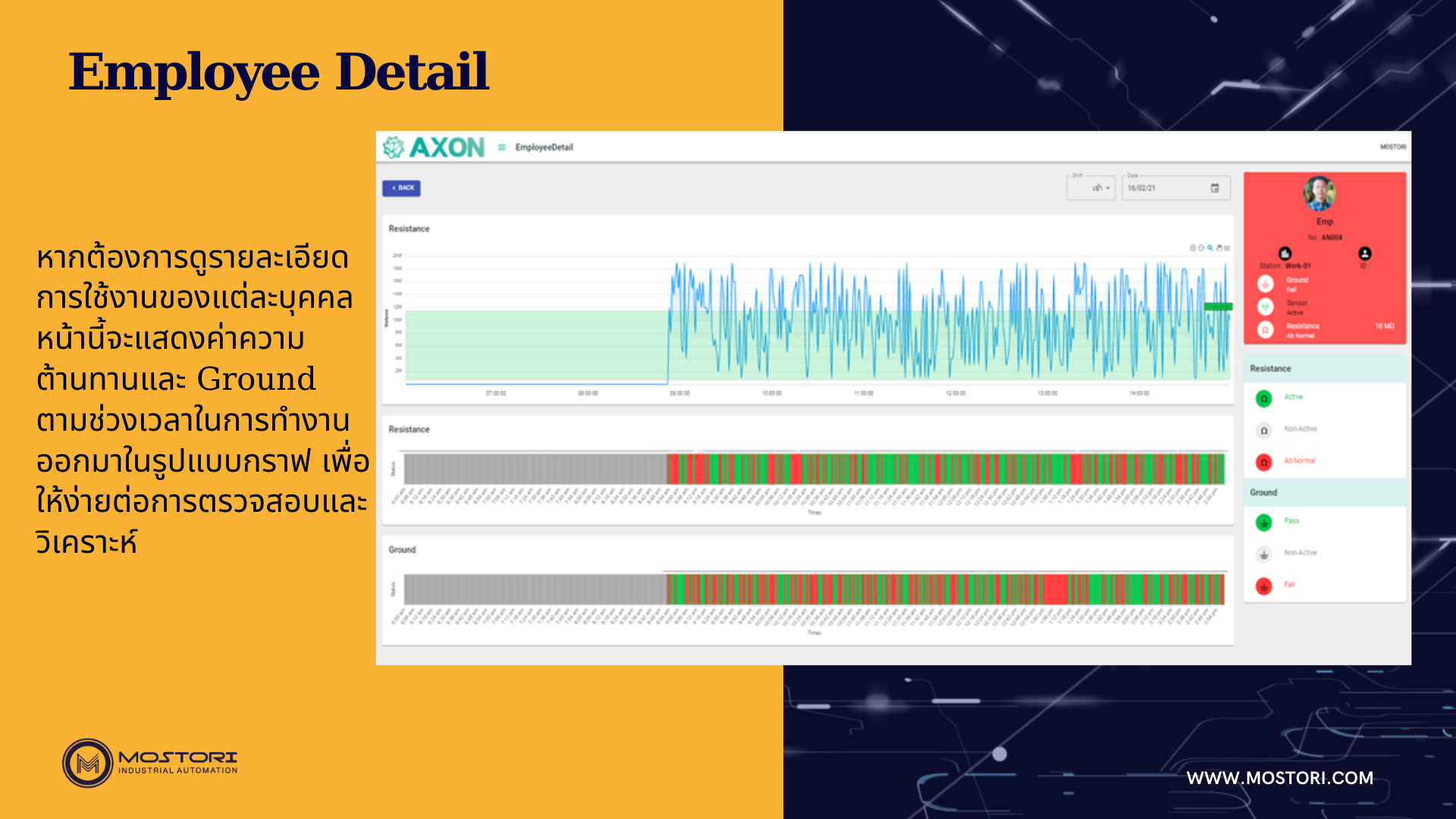

          Employee Detail: หากต้องการดูรายละเอียดการใช้งานของแต่ละบุคคล หน้านี้จะแสดงค่าความต้านทานและ Ground ตามช่วงเวลาในการทำงานออกมาในรูปแบบกราฟ เพื่อให้ง่ายต่อการตรวจสอบและวิเคราะห์



Mostori co.,ltd ทีมพัฒนาและออกแบบ Industrial 4.0
▪️ Smart Healthcare: การดูแลสุขภาพอัจฉริยะ
▪️ Automation : ระบบอัตโนมัติในรูปแบบต่างๆ
▪️ Special Machines: เครื่องจักรตามความต้องการใช้ในการผลิต
▪️ Robotics : หุ่นยนต์ที่ช่วยเพิ่มผลผลิตและช่วยลดของเสีย
▪️ Monitoring : ระบบตรวจสอบสถานะต่างๆของอุปกรณ์
▪️ ESD System: ควบคุมและจัดการด้านไฟฟ้าสถิต
▪️ Embedded System: งานวิจัยและพัฒนาด้านสมองกลฝังตัว
