ทำไมต้องทดสอบบุคลากร ESD ทุกวัน? สรุปคู่มือเข้าใจง่าย พร้อมวิธีตั้งค่า ESD Combo Tester ให้ผ่าน Audit ตามมาตรฐาน ANSI/ESD S20.20

ESD (ไฟฟ้าสถิต) ทำให้อุปกรณ์อิเล็กทรอนิกส์เสียแบบสุ่ม และมักเป็นความเสียหายแฝง (Latent) ตรวจไม่เจอทันที ยิ่งอุปกรณ์เล็กลง ความเร็วสูงขึ้น ความเสี่ยงยิ่งเพิ่ม มาตรฐาน ANSI/ESD S20.20 จึงกำหนด “โปรแกรมควบคุม ESD” โดยหัวใจคือ Personal Grounding และ “การทดสอบความพร้อมของคนก่อนทำงาน” อย่างสม่ำเสมอ

1) สรุปข้อกำหนดสำคัญของ S20.20 (เฉพาะส่วนบุคลากร)

• งานนั่ง (seated): ต้องใช้ wrist strap ต่อเข้ากับ common point ground ของสถานีงานเสมอ
• งานยืน (standing): เลือกได้ระหว่าง wrist strap หรือ ระบบรองเท้า–พื้น (footwear/flooring) ที่ผ่านเกณฑ์
• Wrist strap system: เกณฑ์ที่ใช้กันทั่วไปในอุตสาหกรรมคือ ค่าความต้านทานของระบบ ≤ 35 MΩ
• Footwear/flooring: ตอน “รับรองระบบ (qualify)” ต้องทดสอบให้ แรงดันร่างกายขณะเดิน (walking body voltage) < 100 V และความต้านทานของระบบ ≤ 1×10⁹ Ω
• ต้องมี แผน Compliance Verification (กำหนดรายการที่ตรวจ ความถี่ วิธีทดสอบ บันทึกผล) ตามแนวทาง TR53

หมายเหตุ: ช่วงตัวเลขที่ใช้ “หน้างานจริง” สามารถกำหนดใน ESD Control Plan ของโรงงานให้เหมาะกับกระบวนการได้ แต่ต้องอยู่บนหลักการของมาตรฐาน

2) ทำไมต้องมี “เครื่องทดสอบบุคลากร” ที่ประตู/หน้าสายการผลิต

• ตรวจว่า เส้นทางบุคคล→กราวด์ ต่อเนื่องจริง ก่อนแตะชิ้นงาน
• ลดพฤติกรรมเสี่ยงที่มองไม่เห็น เช่น สายข้อมือหลวม สายขาดเป็นพัก ๆ รองเท้า ESD สึก
• เป็น หลักฐานก่อนเริ่มงาน (เสริมกับการมอนิเตอร์แบบต่อเนื่องที่โต๊ะ) เพื่อให้ พร้อม Audit ตลอดเวลา

3) ESD Combo Tester คืออะไร และต่างจากระบบล็อกอินอย่างไร

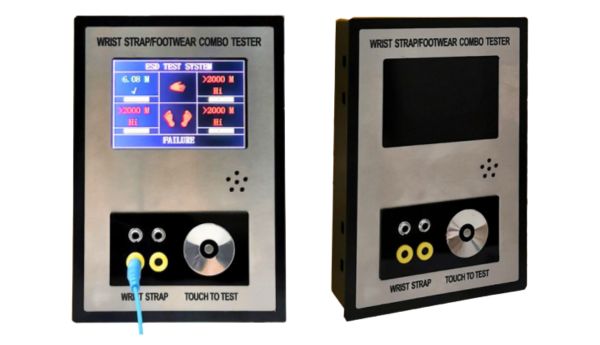

• ESD Combo Tester: ทดสอบ wrist strap + รองเท้าซ้าย/ขวา ในเครื่องเดียว ให้ผล Pass/Fail รวดเร็ว ใช้กระจายหลายจุดเพื่อให้ คน 100% ถูกทดสอบ 100% ของเวลา
• ระบบแบบมีล็อกอิน/เก็บชื่อ (เช่น Smart gate/Smart logger): เสริมฟังก์ชันระบุตัวบุคคล เก็บล็อก ออกรายงานอัตโนมัติ เหมาะ “จุดหลัก” ที่ต้องการข้อมูลเชิงลึก
• แนวทางที่แนะนำ: ใช้คู่กัน — จุดหลักใช้ระบบเก็บข้อมูล, จุดรองใช้ combo tester ให้ครอบคลุมทั้งโรงงาน

4) จะ “ตั้งค่าให้ผ่าน Audit” ยังไงดี (Pass Window ที่พบใช้กันบ่อย)

• Wrist strap: มักตั้ง 0.75 MΩ – 35 MΩ
• ขอบล่าง ~0.75 MΩ: ป้องกันกรณีลัดวงจร/ความปลอดภัย
• ขอบบน 35 MΩ: ให้แน่ใจว่ายังคายประจุและผูกศักย์ได้ดี
• Footwear: มักตั้ง 100 kΩ – 100 MΩ สำหรับการทดสอบบุคลากรรายวัน
• หมายเหตุ: สำหรับการ “qualify ระบบรองเท้า–พื้น” ควรทดสอบเพิ่มแบบ walking body voltage < 100 V ตาม S20.20

ค่าข้างต้นเป็น แนวทางอุตสาหกรรม โปรดระบุค่าที่โรงงานเห็นชอบใน ESD Control Plan และอบรมพนักงานให้เข้าใจเหมือนกันทั้งองค์กร

5) วิธีทดสอบที่ถูกต้อง (ลด False Fail/False Pass)

• ใส่ wrist strap แนบผิวหนัง ไม่ทับแขนเสื้อ ตรวจหัวต่อให้แน่น
• ยืนบนแป้นทดสอบ ให้รองเท้าสัมผัสเต็มพื้น ตรวจซ้าย–ขวา
• จับ/แตะปุ่มหรือแผ่นสัมผัสตามคู่มือเครื่อง ทดสอบ โหมดคอมโบ (ข้อมือ + เท้า) เมื่อจำเป็น
• ถ้าขึ้น Fail ให้ตรวจ: สายขาด, คลิปกราวด์สกปรก, พื้น/รองเท้าเปียกมัน, โลชั่น/เหงื่อมากผิดปกติ
• ทำความสะอาด แป้นเท้า/แผ่นสัมผัส เป็นประจำ (คราบซิลิโคน/ฝุ่นทำให้ค่าเพี้ยน)

6) วางระบบให้ “ผ่านจริง ใช้ได้จริง”

• ตำแหน่งติดตั้ง: หน้าประตู EPA, หน้าสายประกอบ, จุดเปลี่ยนกะ/ห้องซ่อม
• นโยบายเข้า–ออก: ผูกกับประตู/ทอนสไตล์ (ไม่ผ่าน = ไม่เข้า) เพื่อลดการละเมิดโดยไม่ได้ตั้งใจ
• ความถี่ตรวจ: อย่างน้อย “ก่อนเริ่มงานทุกกะ” และเมื่อกลับเข้าพื้นที่หลังจากออกไป
• บันทึก/รายงาน: จุดหลักใช้ระบบเก็บชื่อ—จุดรองบันทึกด้วยแบบฟอร์ม TR53 รายวัน/รายสัปดาห์
• การสอบเทียบ/ตรวจสมรรถนะ: ตั้งรอบชัดเจน และเก็บใบรับรองไว้ใน Audit Pack

7) คำถามพบบ่อย

• ตั้งค่าช่วงผ่านไม่เท่ากับโรงงานอื่นได้ไหม? ได้ ให้ยึดตาม ความเสี่ยงกระบวนการและ Control Plan ของคุณ
• มี WMS (wrist-strap monitor) แล้ว ยังต้องทดสอบหน้าประตูไหม? แนะนำให้ทำ ทั้งสองอย่าง:
• Tester = ตรวจ “ก่อนเริ่มงาน/ก่อนเข้า EPA”
• WMS = เฝ้าระวัง “ระหว่างทำงาน” กรณีสายหลุด/ขาดเป็นพัก ๆ
• รองเท้า ESD อย่างเดียวพอไหม? งานนั่งกับ ESDS ต้อง wrist strap ตามข้อกำหนด
