NEW 19432 – Static Field Meter
ในสายการผลิตอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ไฟฟ้าสถิต (Electrostatic Discharge หรือ ESD) ถือเป็นหนึ่งในภัยเงียบที่ทำลายผลผลิตและคุณภาพสินค้าได้อย่างมีนัยสำคัญ ชิ้นส่วนอิเล็กทรอนิกส์อย่าง MOSFET, CMOS IC, หรือ Semiconductor ทั่วไปมีความทนทานต่อแรงดันไฟฟ้าสถิตเพียงหลักร้อยโวลต์เท่านั้น ขณะที่การเดินบนพื้นพรมสามารถสร้างประจุสถิตสูงถึง 35,000 โวลต์ได้โดยที่มนุษย์ไม่รู้สึกตัว
ความท้าทายสำคัญคือ ความเสียหายจาก ESD มักเกิดขึ้นแบบ Latent Damage ซึ่งชิ้นส่วนผ่านการตรวจสอบ QC แต่เสื่อมสภาพก่อนกำหนด ส่งผลให้เกิดต้นทุนซ่อนเร้นที่โรงงานส่วนใหญ่ไม่สามารถระบุสาเหตุที่แท้จริงได้
เพื่อให้สามารถวัด ตรวจสอบ และควบคุมระดับไฟฟ้าสถิตในพื้นที่การผลิตได้แบบเรียลไทม์ ก่อนที่ความเสียหายจะเกิดขึ้น
Static Field Meter คืออะไร?
Static Field Meter หรือ เครื่องวัดสนามไฟฟ้าสถิต คือเครื่องมือวัดปริมาณและขั้วของประจุไฟฟ้าสถิตที่สะสมอยู่บนพื้นผิวของวัตถุหรือวัสดุ โดยไม่จำเป็นต้องสัมผัสโดยตรง (Non-contact Measurement) หลักการทำงานอาศัย Electrostatic Induction Method ซึ่งเซ็นเซอร์ภายในตรวจจับสนามไฟฟ้าที่แผ่ออกมาจากพื้นผิว และแปลงเป็นค่าแรงดัน (kV) ที่แสดงบนหน้าจอได้ทันที
ข้อมูลที่ได้จากการวัด
- ระดับประจุไฟฟ้าสถิตบนพื้นผิว (หน่วย: kV)
- ขั้วของประจุ (บวก + หรือลบ -)
- แนวโน้มการสะสมประจุในพื้นที่ EPA
- ประสิทธิภาพการทำงานของ Air Ionizer
Static Field Meter เป็นเครื่องมือที่กำหนดให้ต้องมีในกระบวนการควบคุม ESD ตามมาตรฐาน ANSI/ESD S20.20 และ IEC 61340-5-1 ซึ่งเป็นมาตรฐานสากลที่โรงงานอิเล็กทรอนิกส์ชั้นนำทั่วโลกยึดปฏิบัติ
ปัญหาที่โรงงานเผชิญ และวิธีที่ 19432 Static Field Meter แก้ไข
DESCO รุ่น 19432 Static Field Meter ได้รับการออกแบบมาเพื่อแก้ปัญหาเฉพาะหน้าที่วิศวกรและผู้ปฏิบัติงานในโรงงานพบเจอจริง ดังนี้
ปัญหาค่าวัดไม่แม่นยำเพราะระยะห่างไม่สม่ำเสมอ
การวัดไฟฟ้าสถิตแบบดั้งเดิมต้องการให้ผู้ใช้ประมาณระยะห่างระหว่างมิเตอร์กับชิ้นงานเอง ซึ่งนำไปสู่ความคลาดเคลื่อนที่ยากจะควบคุม
19432 ติดตั้งเซ็นเซอร์วัดระยะ ToF ที่วัดระยะห่างจากมิเตอร์ถึงชิ้นงานได้ตั้งแต่ 1 ถึง 200 มม. แบบอัตโนมัติ จากนั้นระบบจะคำนวณและปรับค่าที่แสดงให้ถูกต้องตามระยะห่างจริง ช่วยลด Human Error จากการประมาณระยะได้อย่างสมบูรณ์
ปัญหาอ่านค่าได้ยากในสภาพแสงน้อยหรือมุมเอียง
หน้าจอ LCD แบบเดิมมีข้อจำกัดด้านมุมมองและความสว่าง ทำให้อ่านค่าได้ยากในสภาพแสงต่างๆ หรือเมื่อถือมิเตอร์ในมุมที่ไม่ตรงตัว
หน้าจอ OLED รุ่นใหม่ให้ความสว่างและความคมชัดสูง สามารถอ่านค่าได้ชัดเจนจากมุมมองกว้างถึง 160° ทั้งในสภาพแสงสว่างและแสงน้อย ลดความเมื่อยล้าสายตาในการทำงานต่อเนื่องระยะยาว
ปัญหามิเตอร์ตั้งค่าศูนย์ผิดพลาดจากผู้ใช้
การตั้งค่าศูนย์ (Zero) ที่ไม่ถูกต้องก่อนการวัดทำให้ผลลัพธ์คลาดเคลื่อน ซึ่งเกิดขึ้นบ่อยเมื่อผู้ใช้หลายคนใช้เครื่องเดียวกัน
19432 ตั้งค่าศูนย์โดยอัตโนมัติทันทีที่ผู้ปฏิบัติงานที่ต่อกราวด์ถือเครื่อง ผ่าน Dissipative Enclosure ที่นำกราวด์ของผู้ใช้มาเป็นจุดอ้างอิง ลด Human Error จากขั้นตอน Manual Zero ได้ทั้งหมด
ปัญหาค่าวัดหายเมื่อเคลื่อนมิเตอร์ออกจากชิ้นงาน
ในกระบวนการบันทึกข้อมูล ผู้ปฏิบัติงานต้องจดค่าขณะถือมิเตอร์ใกล้ชิ้นงาน ซึ่งไม่สะดวกและเสี่ยงต่อการจดผิด

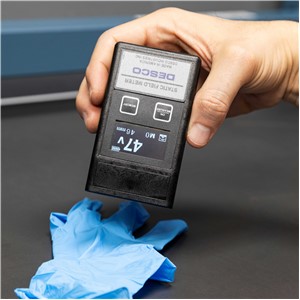

ระบบ Snapshot Hold จะล็อกค่าวัดล่าสุดบนหน้าจออัตโนมัติเมื่อมิเตอร์ถูกเคลื่อนออกจากชิ้นงาน ผู้ปฏิบัติงานสามารถหยิบมิเตอร์ออกมาและบันทึกค่าที่หน้าจออย่างสะดวก
ปัญหาไม่มีระบบเก็บข้อมูลเพื่อวิเคราะห์แนวโน้ม
การตรวจสอบ ESD ที่มีประสิทธิภาพต้องการข้อมูลอนุกรมเวลา (Time-series data) เพื่อวิเคราะห์แนวโน้มและจุดเสี่ยงในสายการผลิต แต่มิเตอร์รุ่นเก่าไม่มีระบบจัดเก็บข้อมูล
19432 มีหน่วยความจำภายในสำหรับเก็บค่าวัดได้ 10 ค่า พร้อมพอร์ต USB-C ที่รองรับทั้งการชาร์จแบตเตอรี่ลิเธียมไอออนและการถ่ายโอนข้อมูลสู่คอมพิวเตอร์ผ่านพอร์ตเดียว รองรับการสร้างรายงาน ESD ตามระยะเวลา
ปัญหาค่าวัดไม่แม่นยำในพื้นที่ที่มี Air Ionizer
สภาพแวดล้อมที่มี Air Ionizer ทำงานอยู่สร้างสัญญาณรบกวนต่อเซ็นเซอร์วัดสถิตแบบเดิม ทำให้ค่าที่ได้ไม่น่าเชื่อถือ
เซ็นเซอร์ Chopper-Stabilized ใช้เทคนิคการกรองสัญญาณ AC ขั้นสูงเพื่อแยกสัญญาณรบกวนจาก ionized air ออกจากค่าที่ต้องการวัด ให้ผลลัพธ์ที่แม่นยำทั้งในสภาพแวดล้อมปกติและในพื้นที่ที่มี Ionizer ทำงาน
คุณสมบัติหลัก

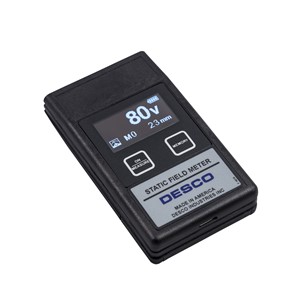

| OLED Display | หน้าจอ OLED มุมมองกว้าง 160° อ่านค่าได้ชัดเจนทุกสภาพแสง |
| ToF Distance Sensor | วัดระยะอัตโนมัติ 1–200 มม. ปรับค่าสถิตตามระยะห่างจริง |
| ±40.0 kV Range | วัดประจุไฟฟ้าสถิตและขั้วบนพื้นผิวชิ้นงานสูงสุด ±40.0 kV |
| Auto-Zero | ตั้งค่าศูนย์อัตโนมัติเมื่อผู้ใช้ที่ต่อกราวด์ถือเครื่อง |
| Snapshot Hold | ล็อกค่าวัดอัตโนมัติเมื่อเคลื่อนมิเตอร์ออกจากชิ้นงาน |
| Internal Memory | จัดเก็บและเรียกดูค่าวัดได้ถึง 10 ค่า |
| USB-C | ชาร์จแบตเตอรี่ Li-Ion และถ่ายโอนข้อมูลสู่ PC ผ่านพอร์ตเดียว |
| Chopper-Stabilized | เซ็นเซอร์เสถียรสูง แม่นยำในพื้นที่ที่มี Air Ionizer |
| NIST Calibrated | ผ่านการสอบเทียบตามมาตรฐาน NIST ใบรับรองดาวน์โหลดได้ |
| Made in USA | ผลิตในสหรัฐอเมริกา จัดส่งจาก Chino, CA |
ข้อมูลทางเทคนิค
| คุณสมบัติ | รายละเอียด |
| รุ่นสินค้า | 19432 – Static Field Meter |
| ช่วงการวัด | ±40.0 kV |
| ระยะวัด ToF | 1 – 200 มม. |
| หน้าจอ | OLED, มุมมอง 160° |
| หน่วยความจำ | 10 ค่า (Internal) |
| การเชื่อมต่อ | USB-C (Charge + Data) |
| แบตเตอรี่ | Rechargeable Lithium-Ion |
| มาตรฐาน | NIST Calibrated |
| แหล่งกำเนิด | Made in USA (Chino, CA) |
| เอกสารอ้างอิง | TB-3090 – Static Sensor & Air Ionizer Test Kit |
พื้นที่การใช้งานที่เหมาะสม
| พื้นที่ | การนำไปใช้ |
| สายการผลิต PCB / SMT | ตรวจสอบระดับประจุสถิตบน Board ก่อนและหลังกระบวนการ |
| ห้อง Clean Room | วัดสถิตบน Wafer, Substrate และพื้นผิวต่างๆ ในสภาพแวดล้อมควบคุม |
| พื้นที่ EPA (ESD Protected Area) | ยืนยันว่า Workstation, Mat และพื้นผิวทำงานอยู่ในระดับที่ปลอดภัย |
| QC ก่อนจัดส่ง | ตรวจสอบ Packaging ว่าไม่สะสมประจุสถิตที่เป็นอันตรายต่อสินค้า |
| ทดสอบ Air Ionizer | วัด Balance และ Discharge Time ของ Ionizer ด้วยชุด 19440/19441 |
