Wrist Strap Monitoring System: Real-Time ESD Monitoring for Manufacturing
In electronics manufacturing, Electrostatic Discharge (ESD) is a critical risk that can affect sensitive electronic components, particularly in PCB/PCBA assembly, semiconductor manufacturing, automotive electronics, and electronic component production.
Using an ESD Wrist Strap is one of the fundamental methods for safely dissipating static electricity from an operator’s body to ground.
However, testing a wrist strap only before work begins may not guarantee that the wrist strap and grounding system remain within the required conditions throughout the entire production process.
A Wrist Strap Monitoring System (WMS) helps continuously monitor wrist strap and grounding conditions while operators are working, allowing manufacturers to move from periodic testing toward Continuous ESD Monitoring.
For manufacturers looking to improve ESD control at individual workstations, Mostori provides a Wrist Strap Monitoring System designed to monitor resistance, grounding status, and operator presence, with connectivity to a centralized monitoring system.
What Is a Wrist Strap Monitoring System?
.jpg)

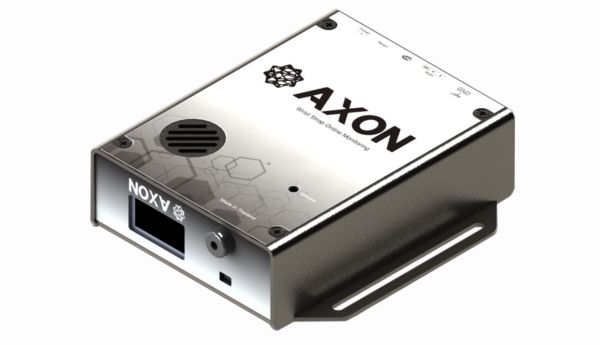

A Wrist Strap Monitoring System (WMS) is designed to monitor the condition and operation of an operator’s ESD wrist strap during production.
The system can monitor resistance, grounding status, and operator presence at the workstation.
The solution consists of two main components:
Hardware
The hardware monitors resistance and grounding conditions, detects operator presence, and provides an alarm when an abnormal condition is detected.
Software
The software receives data from monitoring devices and displays information through a Web Application, allowing authorized personnel to monitor ESD conditions from a centralized system.
By combining hardware and software, manufacturers can gain greater visibility into ESD conditions compared with relying only on periodic wrist strap testing.
Why Do Manufacturers Need a Wrist Strap Monitoring System?
Many manufacturing facilities require employees to test their wrist straps before entering an ESD Protected Area (EPA).
This test confirms the condition of the wrist strap at the specific moment when the test is performed. However, several issues may occur later during production, such as:
- The wrist strap becomes loose or loses proper skin contact
- The wrist strap cord develops a connection problem
- The ground connection becomes disconnected
- Resistance values move outside the configured limits
- The operator leaves the workstation
- An abnormal condition occurs during the production process
Without an ESD Monitoring System, these conditions may not be detected immediately.
Continuous monitoring therefore provides greater visibility into ESD conditions while production is taking place and enables operators or responsible personnel to respond to abnormal conditions more quickly.
Wrist Strap Monitoring System ทำงานอย่างไร?
หลักการทำงานของ WMS เริ่มตั้งแต่ Operator เข้าประจำ Workstation และเชื่อมต่อ ESD Wrist Strap เข้ากับระบบ
ระบบจะตรวจสอบข้อมูลที่เกี่ยวข้องกับการควบคุม ESD หลายส่วนพร้อมกัน
1. ตรวจสอบค่าความต้านทานของ Wrist Strap
ระบบรองรับช่วงการทดสอบมาตรฐาน 750 kΩ – 35 MΩ และสามารถกำหนด Test Limit ได้สูงสุดถึง 500 MΩ ทำให้สามารถตั้งค่าการตรวจสอบให้เหมาะสมกับเงื่อนไขของพื้นที่หรือกระบวนการผลิตได้
2. ตรวจสอบสถานะ Ground
Ground เป็นองค์ประกอบสำคัญในการระบายประจุไฟฟ้าสถิต WMS สามารถตรวจสอบสถานะ Ground ว่าอยู่ในสถานะ Connected หรือ Disconnected ช่วยให้สามารถตรวจพบความผิดปกติของการเชื่อมต่อได้
3. ตรวจจับ Operator ที่ Workstation
ระบบรองรับ Proximity Sensor สำหรับตรวจจับ Operator ในระยะสูงสุดประมาณ 100 cm ข้อมูลส่วนนี้ช่วยให้ระบบสามารถตรวจสอบสถานะของผู้ปฏิบัติงานร่วมกับข้อมูลจาก Wrist Strap ได้
4. แจ้งเตือนเมื่อพบความผิดปกติ
เมื่อค่าที่ตรวจวัดหรือสถานะไม่เป็นไปตามเงื่อนไขที่กำหนด ระบบสามารถแจ้งเตือนผ่าน Alarm Buzzer 85 dB นอกจากนี้ยังสามารถกำหนด Alarm Delay เพื่อปรับการแจ้งเตือนให้เหมาะกับการใช้งานแต่ละพื้นที่ได้
Wrist Strap Monitoring System ช่วยลดความเสี่ยง ESD ได้อย่างไร?
การนำ WMS มาใช้งานช่วยเพิ่มความสามารถในการตรวจพบความผิดปกติของระบบ ESD ระหว่างการผลิต
ตรวจพบความผิดปกติได้เร็วขึ้น
เมื่อ Wrist Strap หรือ Ground มีสถานะผิดปกติ ระบบสามารถแจ้งเตือนได้โดยไม่ต้องรอการตรวจสอบรอบถัดไป
ลดการพึ่งพาการตรวจสอบแบบ Manual
ผู้ดูแลไม่จำเป็นต้องใช้การเดินตรวจเป็นวิธีหลักเพียงอย่างเดียว เพราะสามารถติดตามข้อมูลผ่านระบบ Monitoring ได้
รองรับหลาย Workstation
การเชื่อมต่อผ่าน RS485 ช่วยให้สามารถรวมข้อมูลจากหลายจุดเข้าสู่ระบบ Monitoring ส่วนกลางได้
มีข้อมูลสำหรับวิเคราะห์ปัญหา ESD
ข้อมูลจากระบบสามารถใช้ประกอบการตรวจสอบ Workstation ที่มีปัญหา Ground, Wrist Strap หรือ Alarm เกิดขึ้นบ่อย เพื่อช่วยในการวิเคราะห์และปรับปรุงกระบวนการควบคุม ESD
Wrist Strap Monitoring System Specifications
The main specifications of the system include
| Specification | Detail |
|---|---|
| Input Voltage | DC 12V |
| Operating Temperature | 10°C – 42°C |
| Environment | Indoor Use |
| Resistance Test Limit | 750 kΩ – 35 MΩ |
| Maximum Configurable Limit | 500 MΩ |
| Test Voltage | 24 VDC |
| Grounding Test | Connected / Disconnected |
| Communication | Micro USB / RS485 |
| RS485 Distance | สูงสุดประมาณ 400 m |
| Device Connection | สูงสุด 16 Slave / 1 Master |
| Display | OLED 128 × 64 Pixel |
| Proximity Sensor | สูงสุดประมาณ 100 cm |
| Alarm | Buzzer 85 dB |
Which Industries Can Use a Wrist Strap Monitoring System?
A Wrist Strap Monitoring System is suitable for manufacturing environments with an ESD Protected Area (EPA) or processes involving electrostatic-sensitive devices and components, including:
- Electronics Manufacturing
- PCB / PCBA Assembly
- Semiconductor Manufacturing
- Automotive Electronics
- EV Electronics
- Electronic Components
- Medical Electronics
- Precision Electronics Manufacturing
The system is particularly useful in facilities with multiple operators and workstations, where centralized monitoring can simplify ESD management and provide better visibility into workstation conditions.
Wrist Strap Tester vs. Wrist Strap Monitoring System: What Is the Difference?
Although both devices are used as part of an ESD control program, they serve different purposes.
| Wrist Strap Tester | Wrist Strap Monitoring System |
|---|---|
| Performs periodic testing | Monitors conditions during operation |
| Operator must perform a test | Monitoring occurs at the workstation |
| Shows the condition at the time of testing | Provides continuous status monitoring |
| Suitable for pre-entry or periodic checks | Suitable for monitoring during production |
| Primarily provides test results | Monitors resistance, grounding, and related conditions |
ดังนั้น WMS ไม่จำเป็นต้องมองว่าเป็นอุปกรณ์ที่เข้ามาแทน Wrist Strap Tester ทุกกรณี แต่เป็นอีกระดับของการ Monitoring ที่ช่วยเพิ่มความต่อเนื่องในการควบคุม ESD
Why Is Continuous ESD Monitoring Important?
Effective ESD control involves more than requiring operators to wear ESD wrist straps. Manufacturers also need to ensure that the wrist strap and grounding connection remain within the required conditions while production is taking place.
A Wrist Strap Monitoring System provides continuous monitoring of resistance, grounding status, and operator presence while supporting data communication through RS485 and a Web Application.
For electronics manufacturers, this provides a practical way to move from Manual ESD Inspection to Continuous ESD Monitoring and manage multiple workstations through a more centralized approach.
Interested in a Wrist Strap Monitoring System for Your Factory?
Mostori provides Wrist Strap Monitoring Systems and ESD Monitoring Solutions for industrial manufacturing environments. The system monitors Wrist Strap status, Resistance, Ground connection, and Operator presence, while supporting data connectivity from multiple workstations to a centralized monitoring system.
It is suitable for Electronics, PCB/PCBA, Semiconductor, Automotive Electronics, and other manufacturing processes that require continuous ESD control.
View the Wrist Strap Monitoring System product details to learn more about its features and specifications, or contact Mostori for consultation on selecting and designing a monitoring system that suits the number of operators and workstations in your facility.
